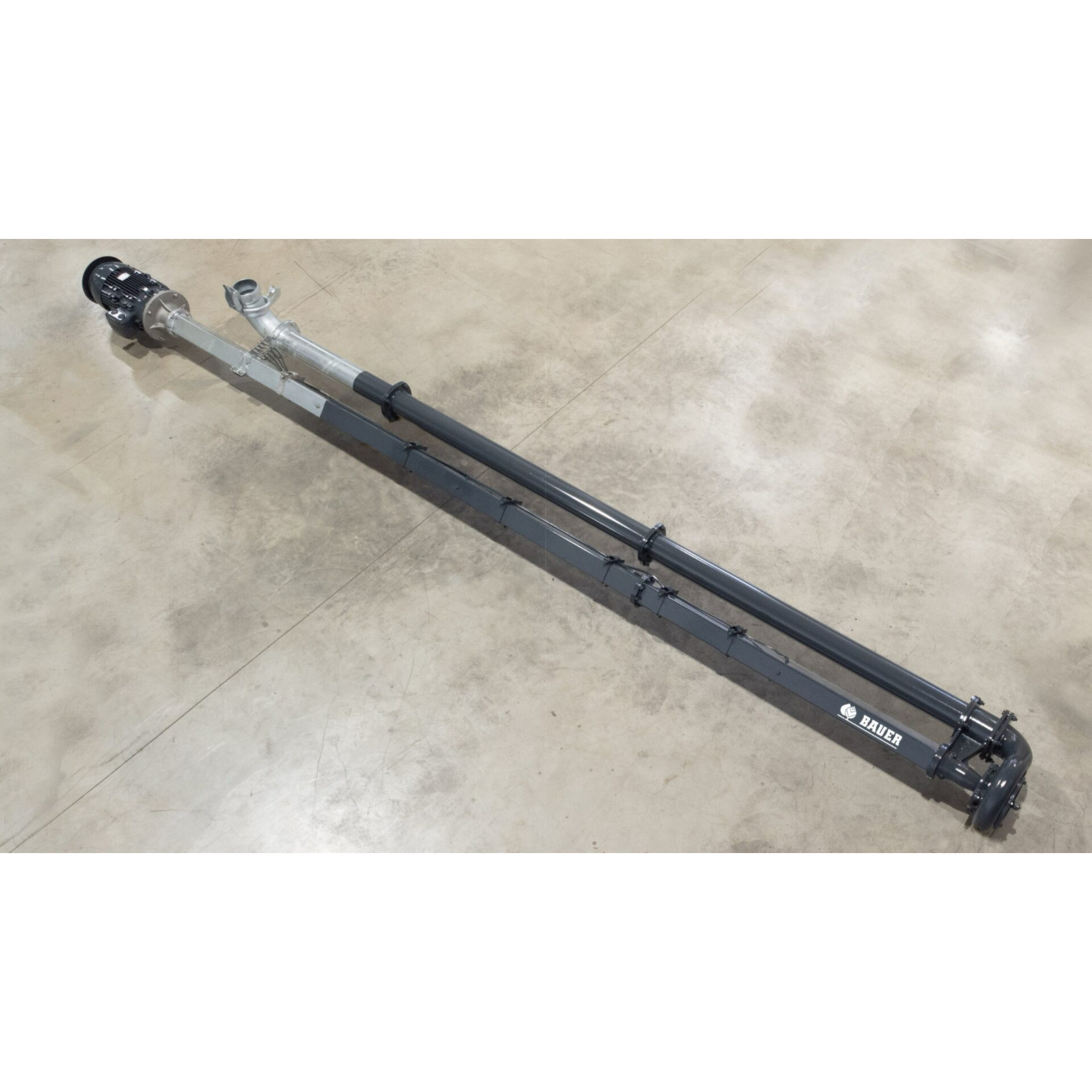

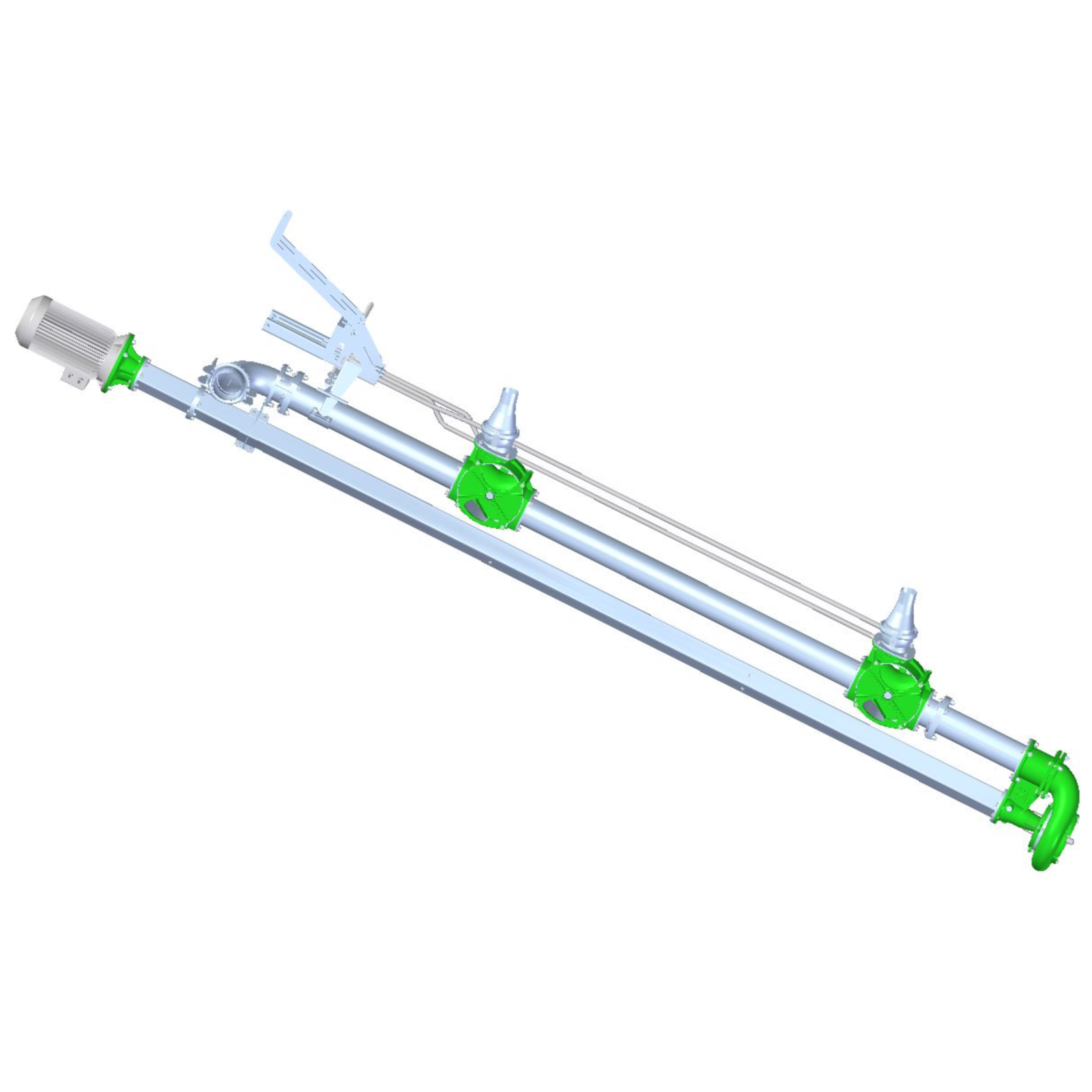

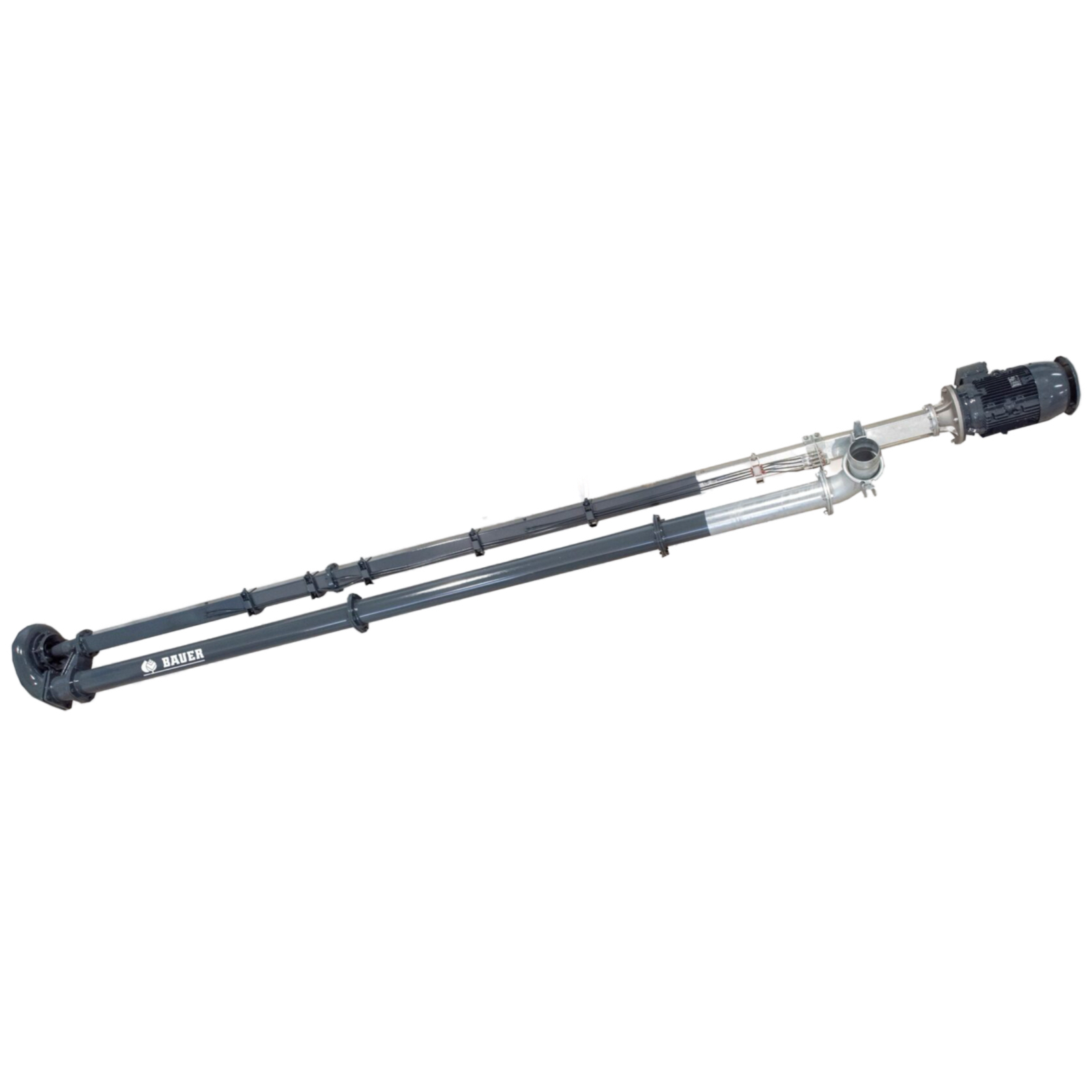

Pompa dejectii, Bauer Magnum LEE/LEC cu ax lung

Pompa dejectii, Bauer Magnum LEE/LEC cu ax lung

Pompele cu ax lung Bauer Magnum LEE si LEC, alcatuite din pompa, arbore de actionare si motor electric, se remarca prin eficienta energetica ridicata si constructia robusta. O caracteristica distinctiva este faptul ca ansamblul hidraulic functioneaza complet scufundat in mediul pompat, in timp ce motorul electric ramane in exterior. Astfel, este eliminat riscul deteriorarii motorului din cauza defectarii sistemelor de etansare. Cele doua versiuni, LEE si LEC, se diferentiaza in principal prin sistemul de taiere si sunt destinate diferitelor tipuri de dejectii lichide:

• LEC este echipata cu un mecanism de taiere reglabil si este recomandata pentru dejectii bovine cu un continut ridicat de paie si resturi furajere.
• LEE nu este prevazuta cu mecanism de taiere si este destinata tuturor tipurilor de dejectii lichide cu un continut redus de paie si materiale fibroase.

Un concept unic
Principalul avantaj al acestui tip de pompa se bazeaza pe faptul ca motorul electric si celelalte componente nesubmersate nu necesita etansare fata de mediul pompat si nu pot fi afectate de eventuale defectiuni ale sistemelor de etansare. Pentru aceasta configuratie este utilizat un arbore de actionare intre motor si pompa, disponibil in diferite lungimi, in functie de adancimea bazinului. Acest concept constructiv, impreuna cu utilizarea materialelor de inalta calitate si geometria optimizata din punct de vedere hidraulic si mecanic, ofera o pompa durabila, robusta si eficienta energetic, destinata pomparii fluidelor cu continut ridicat de materie solida.


Caracteristici
Pompa cu ax lung Bauer Magnum LEE/LEC este disponibila in patru variante de putere: 11 kW, 15 kW, 18,5 kW si 22 kW, fiind proiectata pentru cele mai solicitante aplicatii.

• Rotor optimizat hidraulic pentru pomparea fluidelor ce au un continut ridicat de materie solida, cu eficienta ridicata
• Sistem de alimentare superioara care previne aspirarea corpurilor straine
• Conducta de refulare de 6", pentru reducerea pierderilor prin frecare
• Supapa cu trei cai pentru comutarea intre agitare si pompare fara oprirea echipamentului
• Duza de agitare foarte flexibila, cu un unghi mare de orientare
• Lagare robuste pentru o functionare lina si un grad ridicat de protectie
• Sistem de taiere (LEC) cu eficienta ridicata si rezistenta excelenta la uzura

Aplicatii

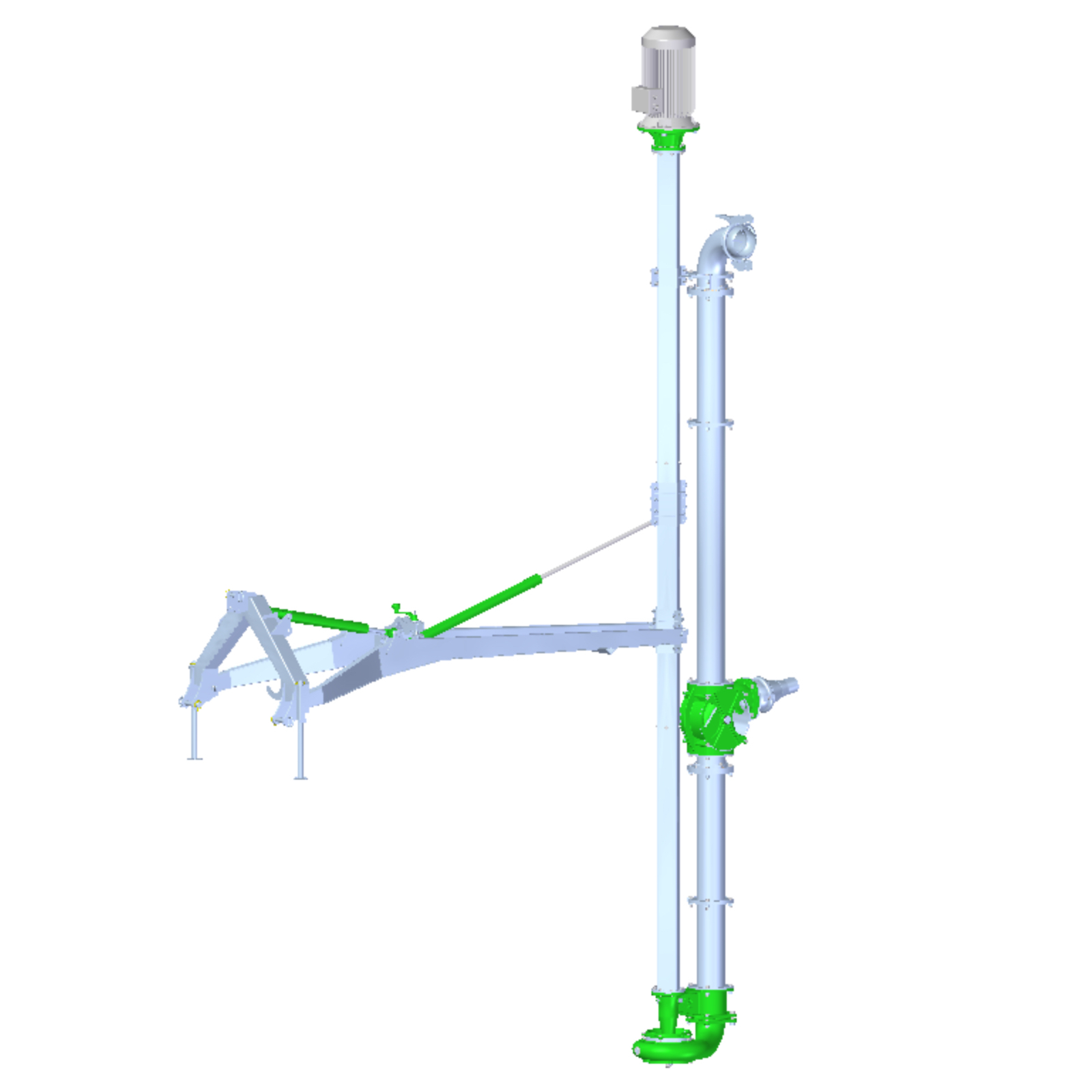

Pompa cu ax lung Bauer Magnum LEE/LEC poate fi instalata permanent in bazin, utilizand suporturi de perete sau suporturi montate pe marginea acestuia. Pentru utilizarea succesiva in mai multe bazine, pompa este disponibila montata pe un cadru robust de ridicare.
Pompa LEE/LEC este recomandata pentru:

• omogenizarea dejectiilor lichide inainte de separare;
• umplerea cisternelor pentru transportul dejectiilor lichide;
• spalarea conductelor;
• pomparea dejectiilor lichide dintr-un canal in altul.

Corpul pompei cu etansare tripla

Componenta principala a pompei cu ax lung este corpul pompei, prevazut cu un sistem de lagare extrem de robust, lubrifiat in baie de ulei. Sistemul de etansare in trei trepte ofera un nivel ridicat de siguranta, prevenind scurgerile de ulei si patrunderea dejectiilor lichide in carcasa lagarelor.

Aceasta constructie confera pompei Bauer Magnum LEE/LEC fiabilitate ridicata si o functionare sigura chiar si in cele mai dificile conditii de exploatare.

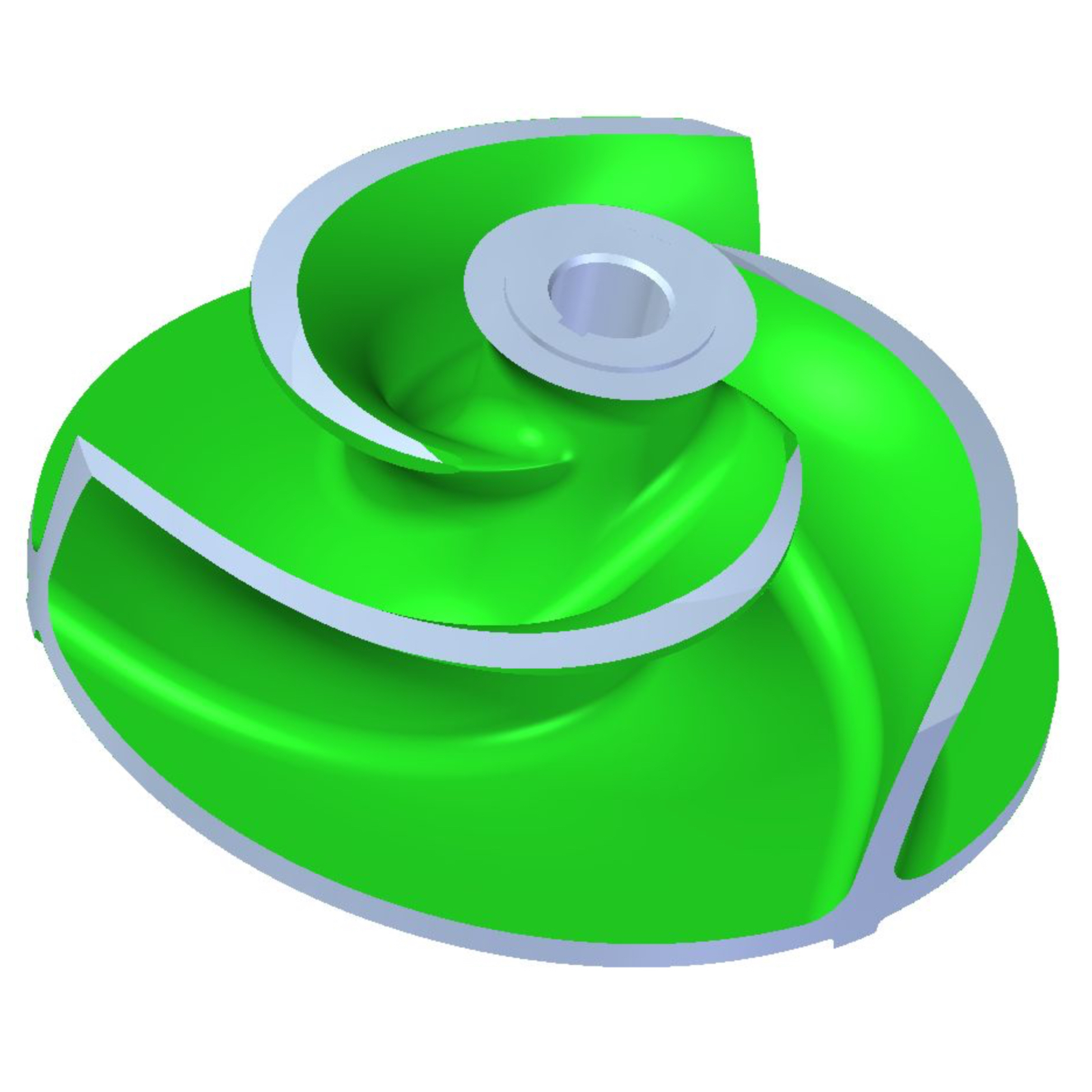

Rotor performant pentru fluide cu continut ridicat de materie solida

Componentele hidraulice, respectiv rotorul si carcasa spirala, sunt amplasate imediat dupa carcasa lagarelor. Prin utilizarea unor metode moderne de calcul, programe de simulare si teste hidraulice efectuate pe bancul propriu de incercare Bauer, a fost dezvoltata o geometrie hidraulica optimizata.

Rezultatul este o eficienta hidraulica remarcabila, pompa cu ax lung Bauer Magnum LEE/LEC fiind considerata una dintre cele mai performante din clasa sa.

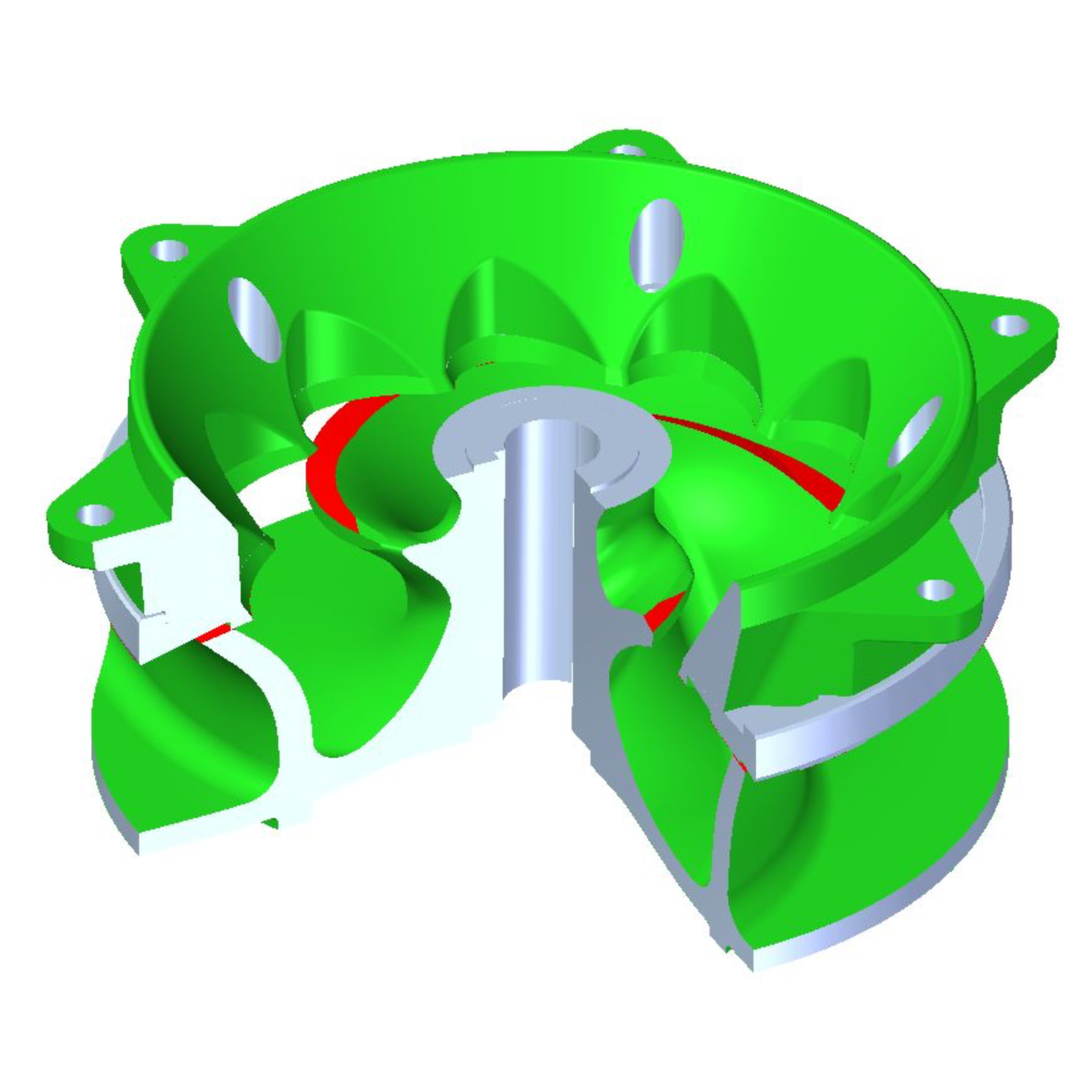

Sistem de taiere cu eficienta ridicata

Pentru pomparea dejectiilor lichide cu un continut ridicat de paie si resturi furajere este necesar un sistem de taiere robust si eficient, capabil sa asigure functionarea continua si sa reduca riscul de blocare.

In urma unor teste intensive de rezistenta in conditii extreme, Bauer a optimizat performanta de taiere si a crescut semnificativ rezistenta la uzura prin utilizarea materialelor calite. Sistemul de taiere este fabricat din fonta cu grafit nodular, tratata termic printr-un proces special, pentru a rezista pe termen lung chiar si in cazul fluidelor cu un grad ridicat de abraziune.

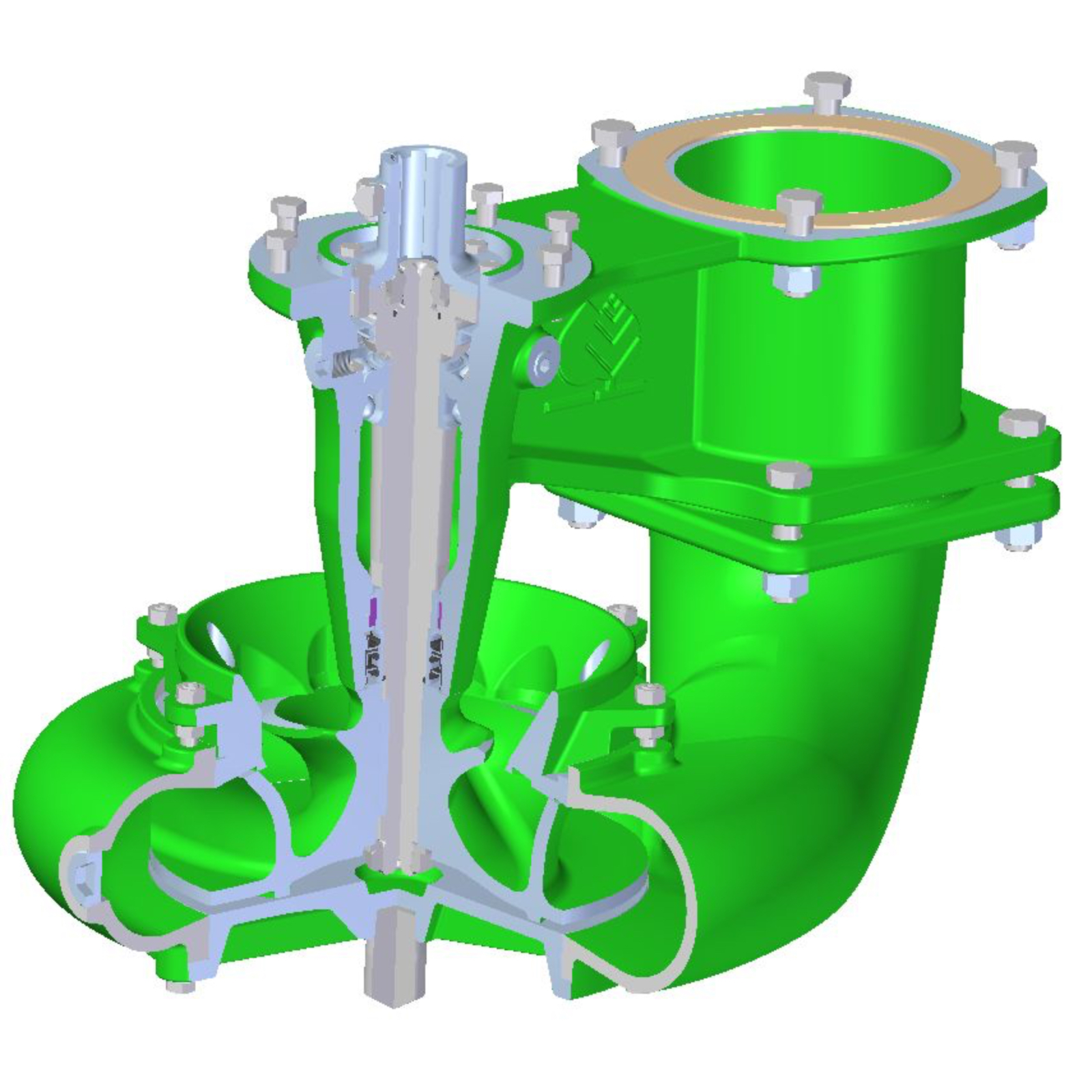

Alimentare superioara pentru prevenirea aspirarii corpurilor straine

Sistemul de alimentare superioara face ca lichidul pompat sa ajunga la rotor din partea superioara (dinspre partea de actionare), si nu din partea inferioara, asa cum se intampla in cazul pompelor submersibile.

Avantajul acestei constructii este prevenirea patrunderii obiectelor grele, precum pietre, unelte sau alte corpuri straine, in sistemul de taiere, reducand astfel riscul de deteriorare si asigurand o functionare fiabila chiar si in conditii dificile.

Conducta de refulare de 6 inch (15,2 cm) pentru reducerea pierderilor prin frecare

Pompa cu ax lung Bauer este echipata cu o conducta de refulare de 6 inch (15,2 cm), proiectata pentru a reduce pierderile prin frecare din conducta. Comparativ cu o conducta de 5 inch (12,7 cm), diametrul mai mare poate reduce pierderile prin frecare cu pana la 20%, la un debit de 100 m³/h si un continut de 12% substanta uscata in dejectiile bovine.

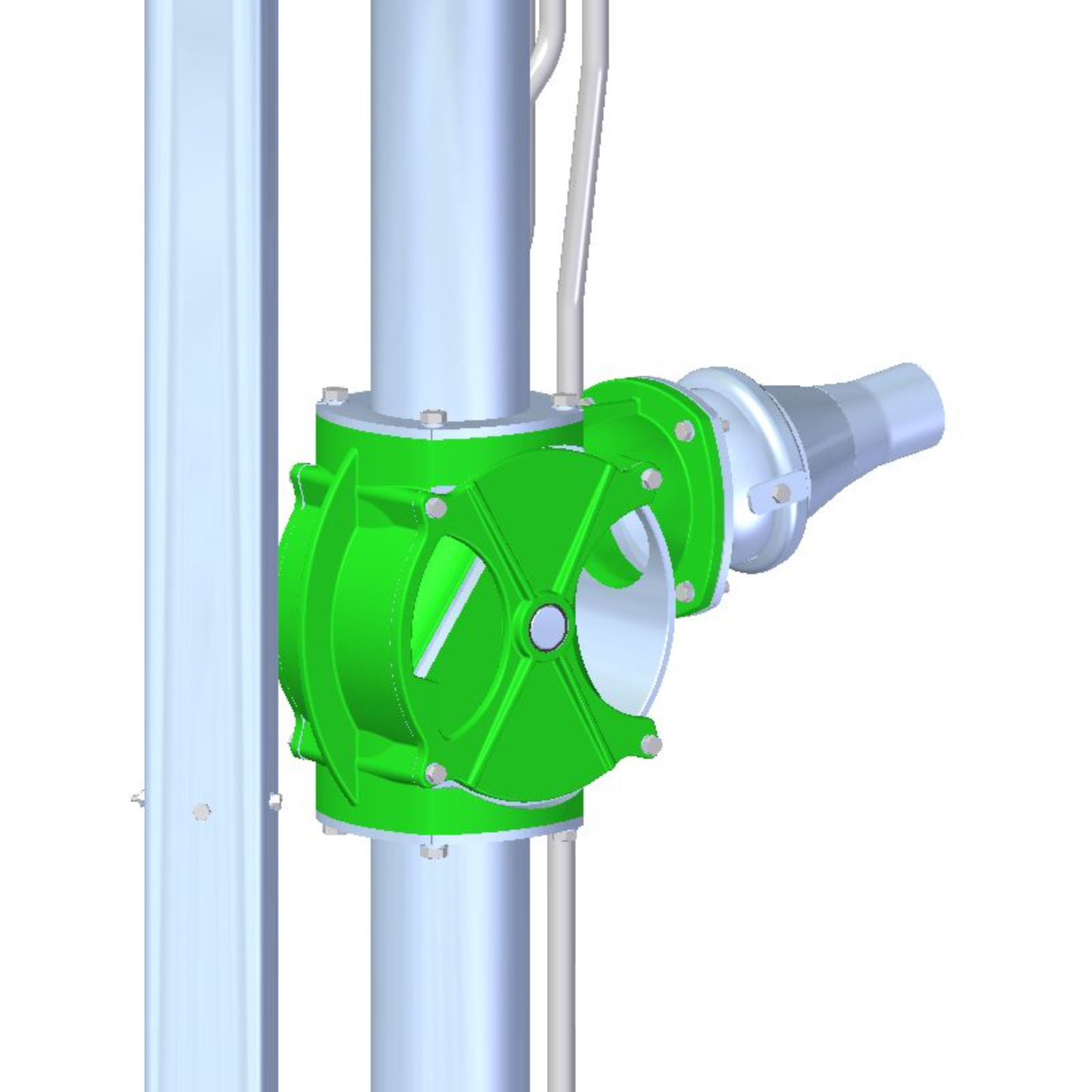

Duza de agitare cu un unghi larg de orientare

Special conceputa pentru utilizarea in bazine circulare si dreptunghiulare, duza de agitare poate fi rotita pe orizontala pana la 180°. De asemenea, aceasta poate fi orientata 15° in sus si 15° in jos, asigurand o zona de agitare extinsa si o omogenizare rapida si eficienta a continutului bazinului.

Supapa cu trei cai pentru comutarea intre agitare si pompare in timpul functionarii

Cu ajutorul supapei Bauer cu trei cai, se poate comuta rapid intre modul de agitare si cel de pompare, fara oprirea echipamentului. Astfel, pompa ramane in functiune continua in timpul trecerii de la omogenizarea dejectiilor lichide la umplerea cisternei.

Utilizarea supapei cu trei cai reduce numarul ciclurilor de pornire a motorului, contribuind la prelungirea duratei de viata a motorului electric si a pompei, precum si la cresterea fiabilitatii in exploatare.
