Combi-scraper

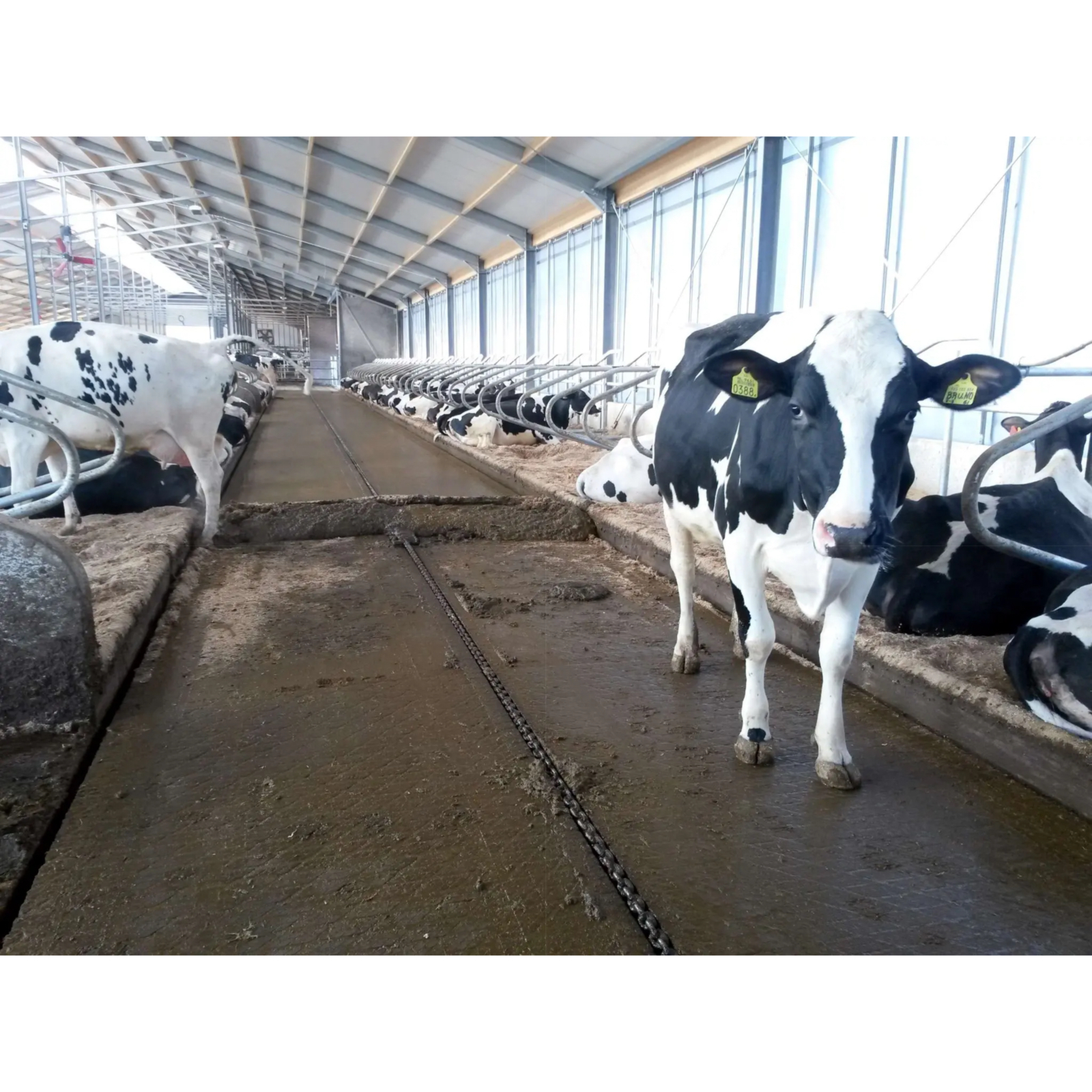

Plugul raclor Combi-scraper a fost dezvoltat special pentru grajdurile cu pardoseli continue sau semiperforate. Functionarea sa se bazeaza pe doua lame principale amplasate de o parte si de alta a barei centrale de tractare. In timpul curatarii, lamele raman in pozitie verticala, iar la cursa de revenire se ridica, permitand plugului raclor sa se deplaseze inapoi pe alee fara a transporta dejectiile inapoi.
Cele doua lame curata eficient peretii laterali pe intreaga latime a aleii, chiar si atunci cand acestia nu sunt perfect drepti. Gama JOZ include cinci variante de pluguri racloare Combi, alegerea modelului potrivit depinzand de tipul pardoselii si de configuratia grajdului.

Variante disponibile:

• Plug raclor Combi-scraper cu actiune simpla

  1. Standard
  2. Traversabil cu utilaje
  3. Cu bara de tractare retractabila
  4. Plug raclor tip pieptene
• Plug raclor Combi-scraper cu actiune dubla si evacuare la capatul aleii
• Plug raclor Combi-scraper pentru pardoseli HCI W5
• Plug raclor pentru dejectii avicole

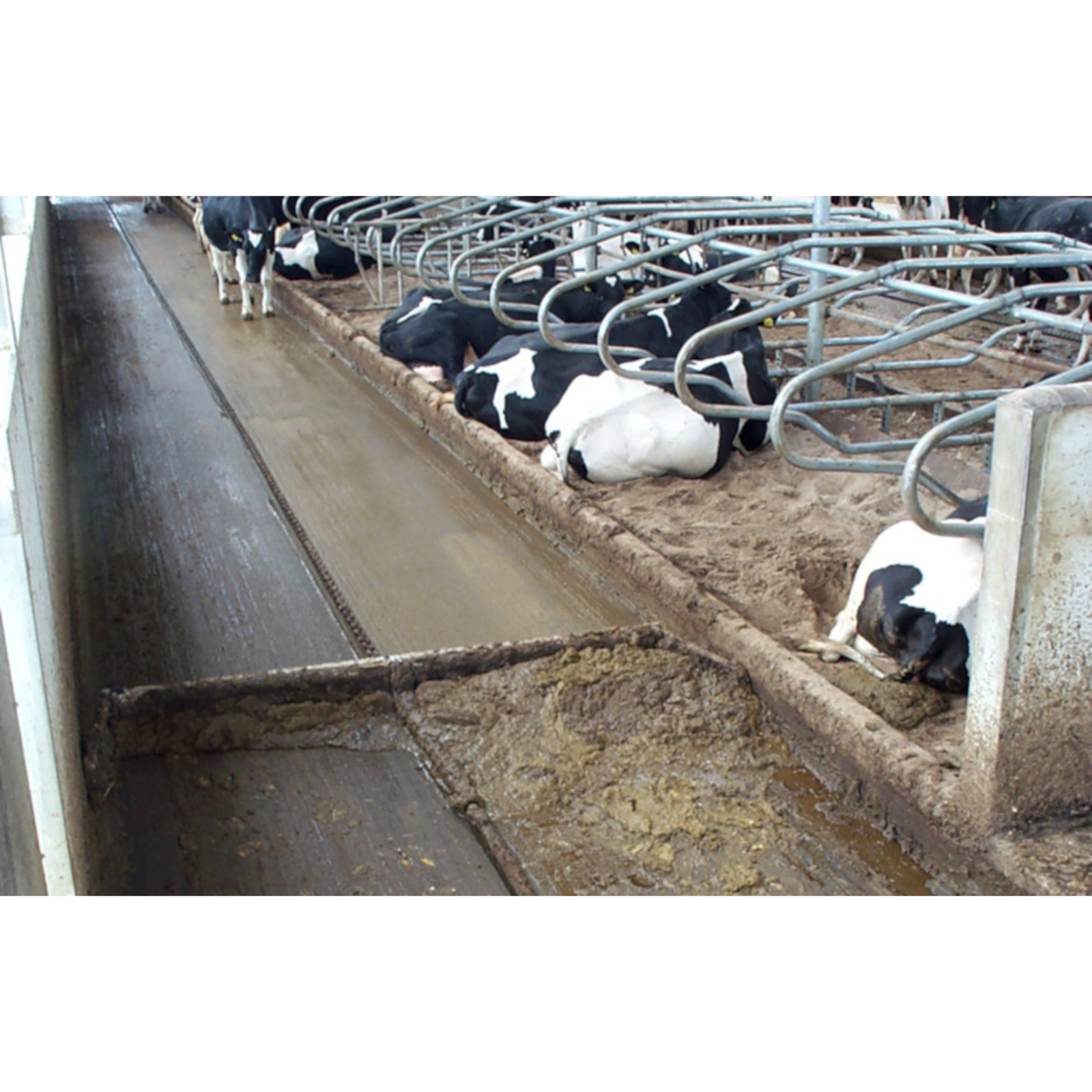

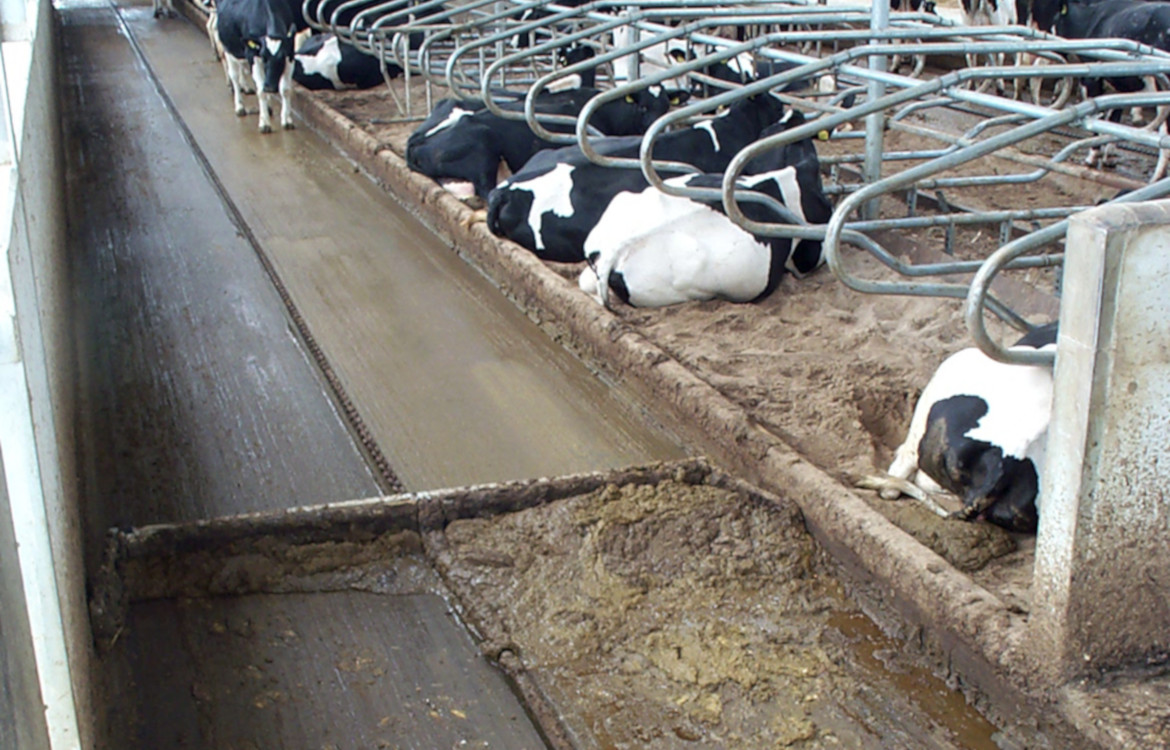

Plug raclor Combi-scraper cu actiune simpla

Plugul raclor Combi-scraper cu actiune simpla necesita un spatiu redus pentru stationare si se deschide rapid la inceputul aleii de evacuare a dejectiilor. Acest model poate fi utilizat pe pardoseli din beton continuu, pardoseli cu gratare, pardoseli din cauciuc si pardoseli cu emisii reduse.
Modelul este disponibil in patru variante:

• Varianta 1 – versiunea standard.
• Varianta 2 – versiune traversabila cu utilaje.
• Varianta 3 – echipata cu bara de tractare retractabila, recomandata pentru grajdurile cu spatiu redus in zona de evacuare. Bara lunga de tractare se retrage automat la apropierea de zona de evacuare, eliminand necesitatea unui spatiu liber suplimentar.
• Varianta 4 – plug raclor tip pieptene, destinat pardoselilor cu gratare din beton sau cauciuc.


Latimea aleii in functie de varianta

• Varianta 1: 135 - 600 cm
• Varianta 2: 135 - 420 cm
• Varianta 3: 135 - 460 cm
• Varianta 4: 135 - 400 cm

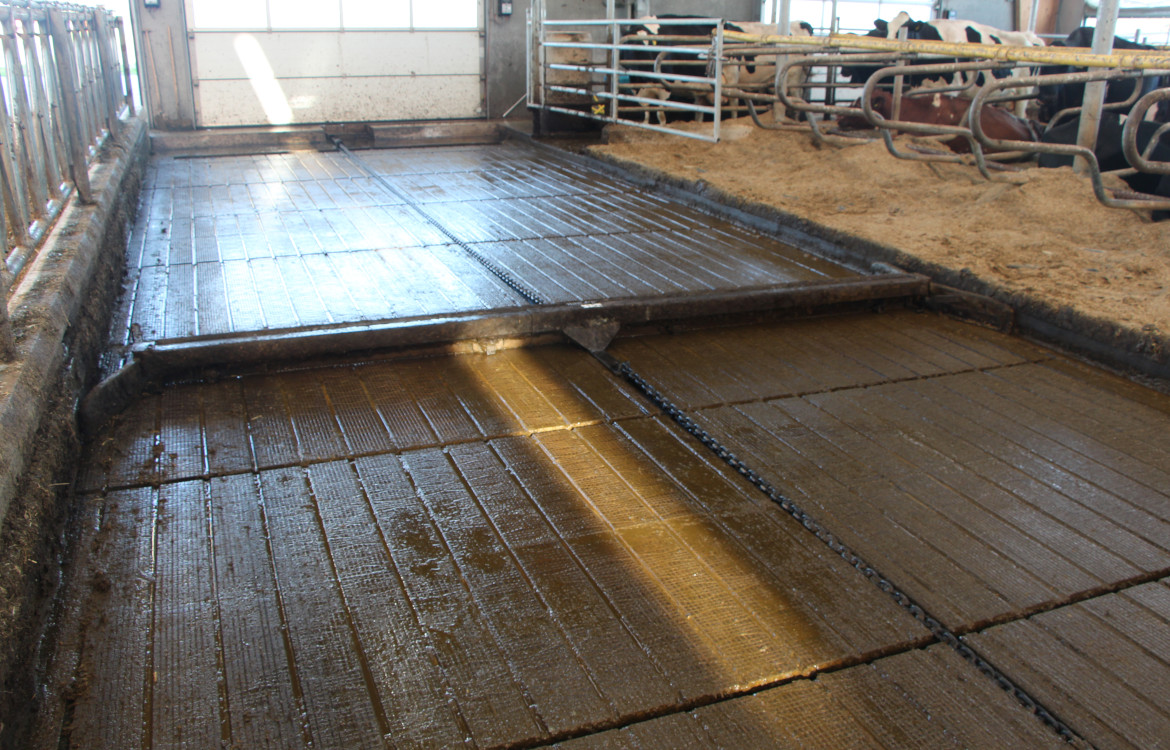

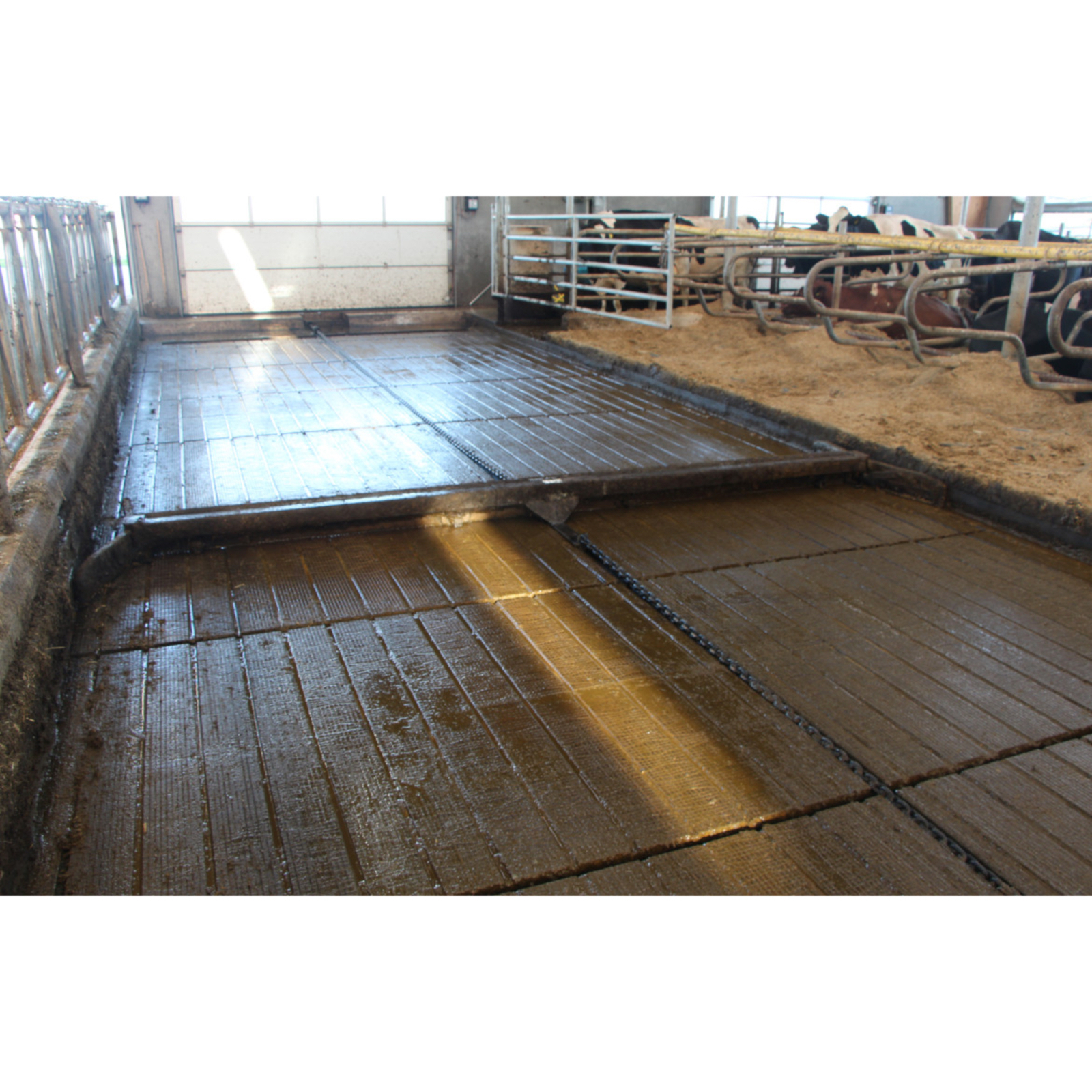

Plug raclor Combi-scraper cu actiune dubla si evacuare la capatul aleii

Daca grajdul este prevazut cu un punct de evacuare la ambele capete ale aleii de dejectii, plugul raclor Combi-scraper cu actiune dubla si evacuare la capatul aleii reprezinta alegerea ideala.
Acest plug raclor curata aleea atat la deplasarea inainte, cat si la cursa de revenire, asigurand o curatare eficienta in ambele sensuri de deplasare.
Modelul este echipat standard cu limitatoare pentru aripile laterale si poate fi utilizat pe alei cu latimi cuprinse intre 135 si 460 cm.

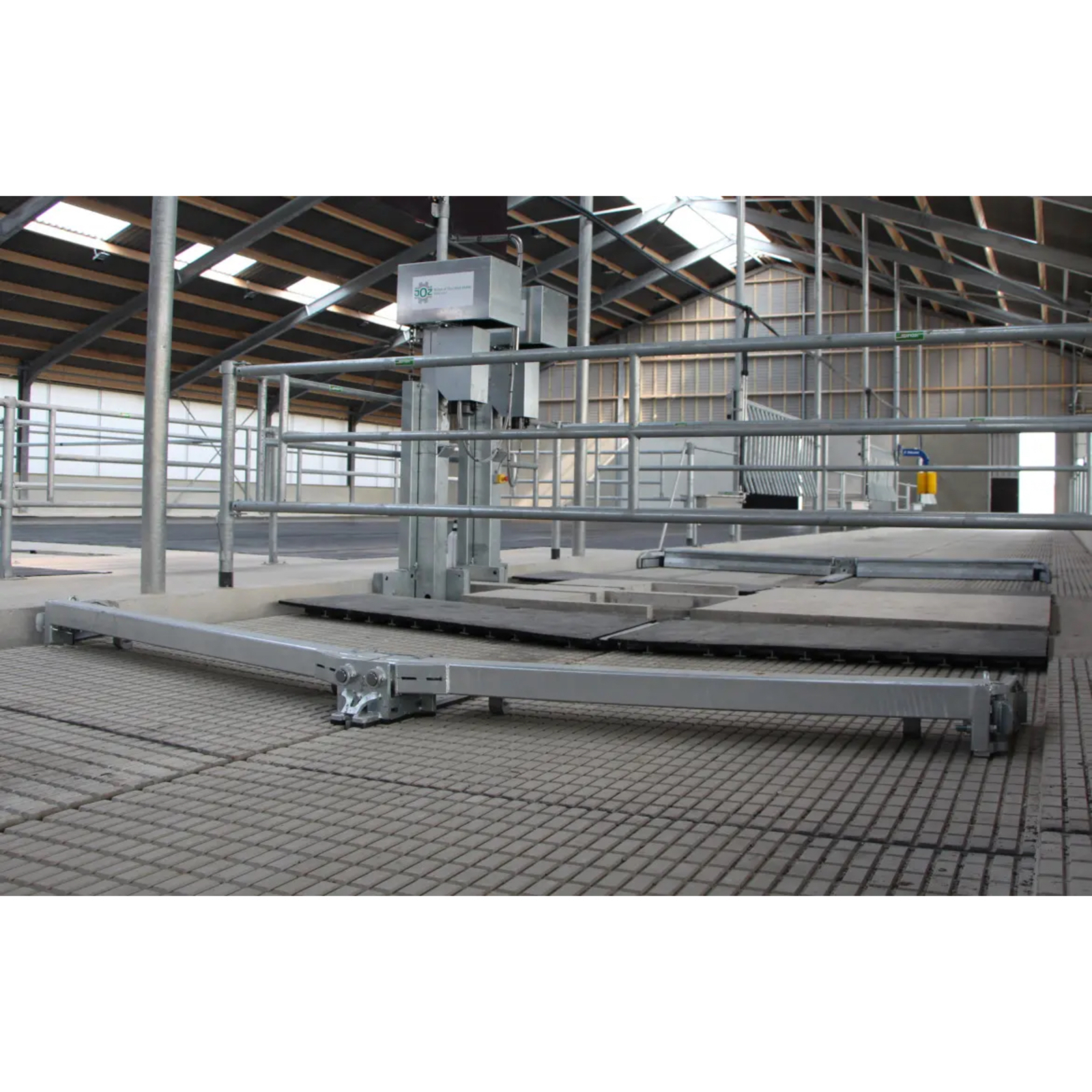

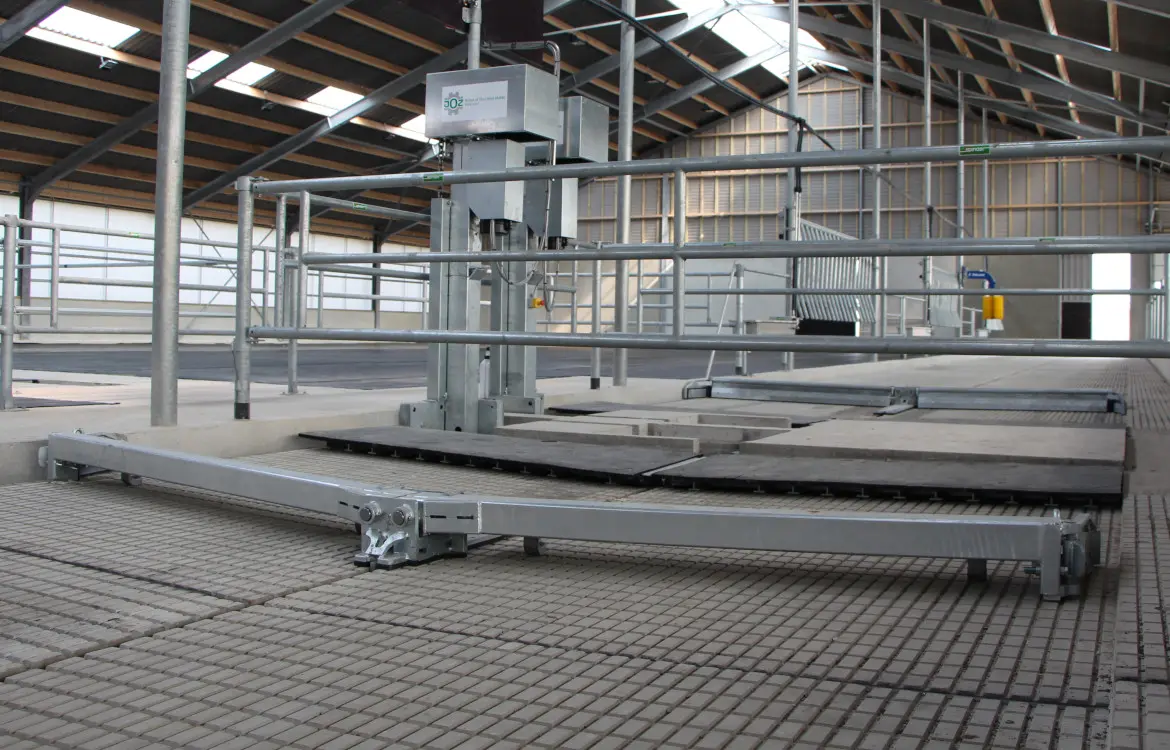

Plug raclor Combi-scraper pentru pardoseli HCI W5

Pardoseala HCI W5 este o pardoseala continua, inclinata, prevazuta cu canale netede si inclinate pentru evacuarea urinei. Pentru acest tip de pardoseala, JOZ a dezvoltat un plug raclor Combi-scraper special adaptat.
Plugul raclor poate fi utilizat cu sisteme de actionare prin cablu sau franghie. Este potrivit pentru grajduri in care se foloseste o cantitate normala de material pentru asternut si putine spre deloc paie.
Modelul Combi-scraper HCI W5 este disponibil pentru alei cu urmatoarele latimi:

• 250 cm
• 300 cm
• 350 cm
• 400 cm

Plug raclor pentru dejectii avicole

Plugul raclor JOZ pentru dejectii avicole este o varianta a plugului raclor Combi-scraper, echipata cu lame principale ranforsate si role de ghidare amplasate de o parte si de alta a cadrului principal.
Modelul este prevazut cu un spoiler de curatare, ce asigura o indepartare eficienta a dejectiilor de pe pardoseala. Pentru o rezistenta ridicata la uzura, plugul raclor este fabricat din otel manganic, un material recunoscut pentru durabilitatea sa in conditii de exploatare intensa.
Plugul raclor pentru dejectii avicole JOZ este potrivit pentru alei cu latimi cuprinse intre 135 si 340 cm.

Potrivit pentru diferite tipuri de pardoseli

Plugul raclor Combi-scraper este potrivit pentru alei cu latimi cuprinse intre 135 si 600 cm, in functie de modelul ales. Plugurile racloare Combi pot fi utilizate pe:

• Pardoseli din beton continuu
• Pardoseli cu gratare
• Pardoseli din cauciuc
• Pardoseli cu emisii reduse
• Pardoseli cu fante
• Pardoseli HCI W5

Tipul pardoselii influenteaza usurinta cu care se deplaseaza animalele si, implicit, nivelul de confort si stres din grajd. Cerintele de mediu si legislatia pot limita optiunile disponibile pentru alegerea pardoselii.
JOZ ofera un sistem de curatare a dejectiilor adaptat si testat pentru diferite combinatii de tip de pardoseala, material de asternut si categorie de animale.


Sistem de actionare

Plugurile racloare JOZ pot fi actionate cu franghie, cablu din otel galvanizat, cablu din otel inoxidabil sau lant din otel. In functie de aplicatie, JOZ ofera trei tipuri de sisteme de actionare:

• actionare cu tambur (franghie sau cablu);
• actionare cu lant;
• actionare cu cablu.

Alegerea sistemului de actionare depinde de tipul pardoselii si de lungimea aleii de evacuare a dejectiilor.

O singura unitate de actionare pentru fiecare sistem

Sistemele JOZ cu actionare prin lant sunt prevazute cu o singura unitate de actionare pentru fiecare instalatie.
O instalatie cu lant poate deservi una sau doua alei de evacuare a dejectiilor, iar in functie de configuratie poate fi echipata cu unul sau mai multe pluguri racloare pe fiecare alee.

Tensionare corecta

Pentru rezultate optime, JOZ recomanda utilizarea unui intinzator hidraulic complet automat.
Acesta mentine permanent tensiunea corecta a sistemului de actionare, reducand uzura componentelor si prelungind durata de viata a echipamentului. In plus, elimina necesitatea reglajelor manuale periodice, asigurand o functionare fiabila si eficienta.


Usor de utilizat

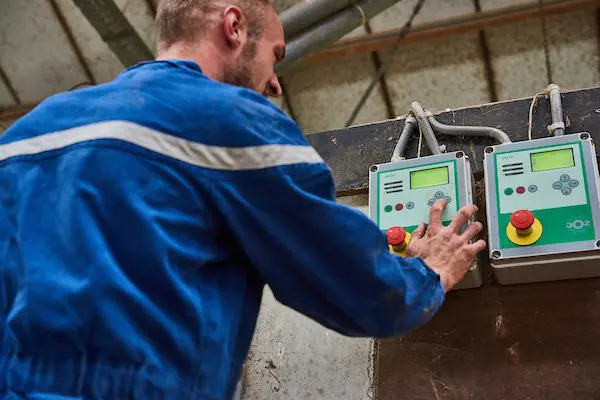

Sistemele de actionare sunt controlate cu usurinta prin intermediul panoului de comanda JOZ MSC. Acesta comunica permanent cu un senzor de precizie montat pe motorul de actionare, astfel incat panoul de comanda cunoaste in orice moment pozitia exacta a plugului raclor in aleea de curatare.
Sunt disponibile numeroase optiuni de configurare, permitand adaptarea sistemului la cerintele specifice fiecarei ferme. De asemenea, sistemul poate fi echipat optional cu protectie la inghet si telecomanda, pentru un plus de confort si eficenta in exploatare.

Caracteristicile panoului de comanda MSC

• Utilizare simpla si intuitiva
• Sistem unic de protectie a vacilor
• Compatibil cu toate sistemele de actionare JOZ
